預付費電表工作采用了什么樣的原理
發布時間:2022-03-12 16:10 作者:admin 次數:
據安科瑞小編的了解,預付費電表又叫做定量電能表、IC卡電度表,除了具有普通電能表的計量功能外,特別的是用戶先買電,買電后才能用電,若用完電后用戶不繼續買電,則自動切斷電源停止供電。

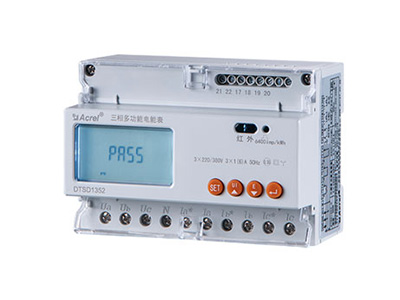

 預付費電表工作采用了什么樣的原理
預付費電表分為單相和三相兩種類型,工作原理其實是一樣的,現在安科瑞小編分別為大家講述三相電表預付費電表工作原理和單相預付費電表工作原理。

三相預付費電表工作原理:

由電流互感器、集成計量芯片、微控制器、溫補實時時鐘、數據接口設備和 人機接口設備組成。集成計量芯片將來自電壓分壓,電流互感器的模擬信號轉換為數字 信號,并對其進行數字積分運算,從而精確地獲得有功電能和無功電能,微控制器依據 相應費率和需量等要求對數據進行處理。其結果保存在數據存儲器中,并隨時向外部接口提供信息和進行數據交換。

單相預付費電表工作原理:

采用電子技術,將負載電壓和電流采樣信號,經 16 位 A/D 轉換成數字信號 處理,計算出電壓、電流、功率,完成單相電能計量。同時, A/D 轉換器生成 電量脈沖送到 CPU 計數通道。CPU 經過多種運算完成分時計量等多種管理工作 及信息傳輸功能。

對比普通電表:

預付費電表由三個主要功能組成:

一、電能計量部分

二、微處理器控制部分(包括IC卡)

三、跳閘裝置

電能計量部分與普通電子式電能表一樣使用專用計量電路,產生表示用電多少的脈沖序列,送至微處理器進行電能計量,微處理器通過電卡接口與電能卡(IC卡)傳遞用電權限,通過跳閘裝置實現通、斷電等控制功能。
