預付費電表安裝教程
發布時間:2022-03-02 16:14 作者:admin 次數:
我們用電現在大部分用的都是預付費電表,所謂預付費,就是先付費后用電,安科瑞的預付費電表有兩種類型,一種是IC卡預付費電表,一種是不帶IC卡的預付費電表。

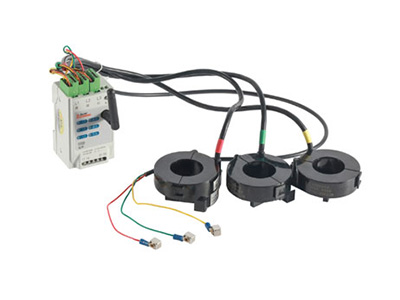

 預付費電表安裝教程
1.IC卡預付費電表斷電原理

工作原理:采用電子技術,將負載電壓和電流采樣信號,經 16 位 A/D 轉換成數字信號 處理,計算出電壓、電流、功率,完成單相電能計量。同時, A/D 轉換器生成 電量脈沖送到 CPU 計數通道。CPU 經過多種運算完成分時計量等多種管理工作 及信息傳輸功能。

IC卡預付費電表斷電原理,電表中的微控制器起到很大的重要,讀取IC卡中的數據,當IC 卡里面的余額不足的時候,微控制器會給負荷控制開關下命令,內置開關斷開,直接斷電。

2.非IC卡預付費智能電表斷電原理

本產品由計量芯片、高速數據處理器、實時時鐘、數據接口等設備組成。在高速數據處理器的控制下,通過計量芯片準確獲得電網運行各實時參數,并依據相應費率等要求對數據進行處理,其結果保存在數據存儲器中,并隨時向外部接口提供信息和進行數據交換。

非IC卡預付費電表斷電原理,這類有些電表內置拉合閘功能,是可以電表直接斷電的,但是如果電流很大的話,是要在外面安裝斷電裝置的。比如需要加互感器的預付費電表。

預付費電表的安裝及使用方法:

1、打開電能表端鈕盒蓋,然后按接線圖連接各端鈕接線,接通電源。

2、用戶將預購電量IC卡按卡上箭頭方向(金屬觸點面向左)插入表內。顯示器首先顯示F1而后顯示本次所購電量。再穩定顯示F2而后顯示器顯示原剩余電量加上新購電量之和為當前剩余電量。此時可取下IC卡,顯示熄滅。(如表中剩余電量低于顯示報警電量時顯示器常亮,表中原剩余電量與購電卡中電量之和大于9999kWh時,卡內電量不被輸入電表,仍保存在卡內。)

3、當用戶用電時,脈沖指示燈會隨之閃亮。

4、預付費電表在正常使用過程中,自動對所購電量作遞減計算。當電能表內剩余電量小于20度時,顯示器顯示當前剩余電量提醒用戶購電。當剩余電量等于10度時,停電一次提醒用戶購電,此時用戶需將IC卡插入電能表一次恢復供電。當剩余電量為零時,停止供電。

5、一表一卡,用戶每次新購電量后,只能插入自己的電表輸入一次有效電量。

6、預付費電表顯示器通常不亮,如果用戶需要檢查剩余電量,可以將IC卡插入電表,則顯示F1購買電量顯示零、F2剩余電量,拔卡顯示熄滅。

7、用戶每次將IC卡插入預付費電表,電表都將用戶用電情況全部返寫在IC卡上,用戶下次購電時,售電管理系統讀取IC卡數據匯總并檢查用戶是否合法用電。用電檢查人員也可以使用檢查卡,檢查用戶用電情況。

8、供電管理部門根據實際情況設置用戶的最大用電負荷。當實際用電負荷超過設置值時,停止供電,電表顯示器顯示“E2”,提醒用戶減少用電負荷,用戶需將IC卡插入電表后恢復供電。
