如何選擇無線測溫方案
發布時間:2021-01-04 17:44 作者:admin 次數:
    無線測溫收集設備,是我司依據電力設備測溫安全性的要求,總結國內外的研討和生產的先進經驗,專門研制出的新一代無線測溫收集設備。
外置開合式互感器導軌式諧波表
    本設備具有實時監測、溫度曲線、事件告警等功能,可以幫助值班人員盡早發現問題,消除隱患,保證電力設備的安全運轉。

    為電力設備的安全、經濟、可靠運轉提供了全新的解決方案。泛在電力物聯網、鋼廠、化工、水泥、數據中心、醫院、機場、電廠、煤礦等廠礦企業、變配電所。
產品選型
1.無線測溫傳感器選型

名稱 外形 參數說明 安裝方式

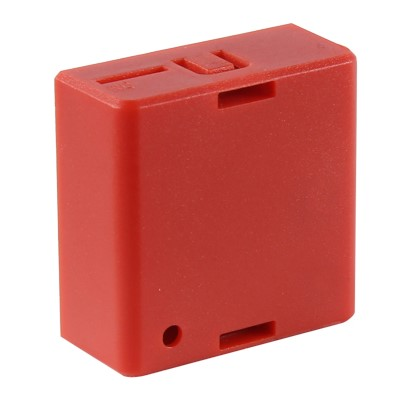

ATE100M
磁吸式傳感器
32.4*32.4*16mm(長*寬*高);-50℃~+125℃,精度±1℃,電池供電,壽命≥5年;470MHz,空曠距離150米。 磁吸固定

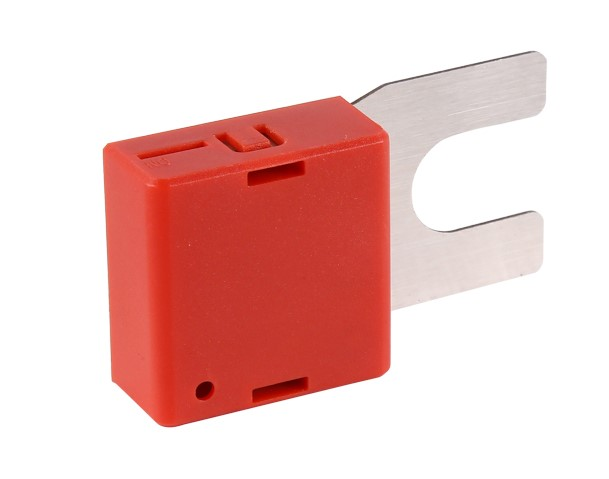

ATE100
螺栓式傳感器
62.4*32.4*16mm,φ13.5mm(長*寬*高,孔徑);-50℃~+125℃,精度±1℃,電池供電,壽命≥5年;470MHz,空曠距離150米。 螺栓固定

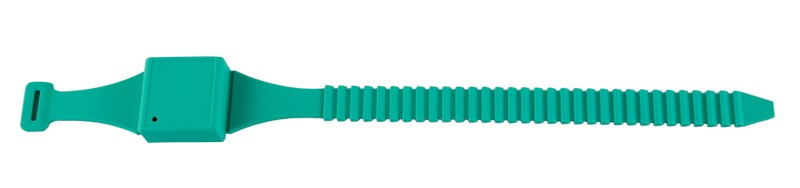

ATE200
表帶式傳感器
35*35*17mm,L=330mm(長*寬*高,表帶);-50℃~+125℃,精度±1℃,電池供電,壽命≥5年;470MHz,空曠距離150米。 表帶捆綁
ATE100P
戶外用螺栓式傳感器
62.4*32.4*16mm,φ13.5mm(長*寬*高,孔徑);-50℃~+150℃,精度±0.5℃,電池供電,壽命≥5年;470MHz,空曠距離150米;防護等級IP68。 戶外螺栓固定
ATE200P
戶外用表帶式傳感器
35*35*17mm,L=330mm(長*寬*高,表帶);-50℃~+150℃,精度±0.5℃,電池供電,壽命≥5年;470MHz,空曠距離150米;防護等級IP68。 戶外表帶捆綁
ATE400
無源傳感器
25.82*20.42*12.8mm(長*寬*高);-50℃~+125℃,精度±1℃,CT感應取電,啟動電流≥5A;470MHz,空曠距離150米。 合金片固定、取電
Pt100 建議外購,用于低壓接點測溫時,具體封裝、精度、線制、線材、線長與供應商聯系;用于變壓器、電機繞組測溫時,建議變壓器或電機內部預埋好Pt100。 根據封裝決定

2.收發器選型

名稱 外形 參數說明 安裝方式
ATC450-C
傳感器信號接收器
  65*45*28mm(長*寬*高);DC24V供電;一路上行RS485接口,可接收60個ATE100/ATE100M/ATE200/ATE400/ATE100P/ATE200P無線溫度傳感器溫度;Modbus協議。 35mm導軌安裝螺絲固定(φ4,36mm)

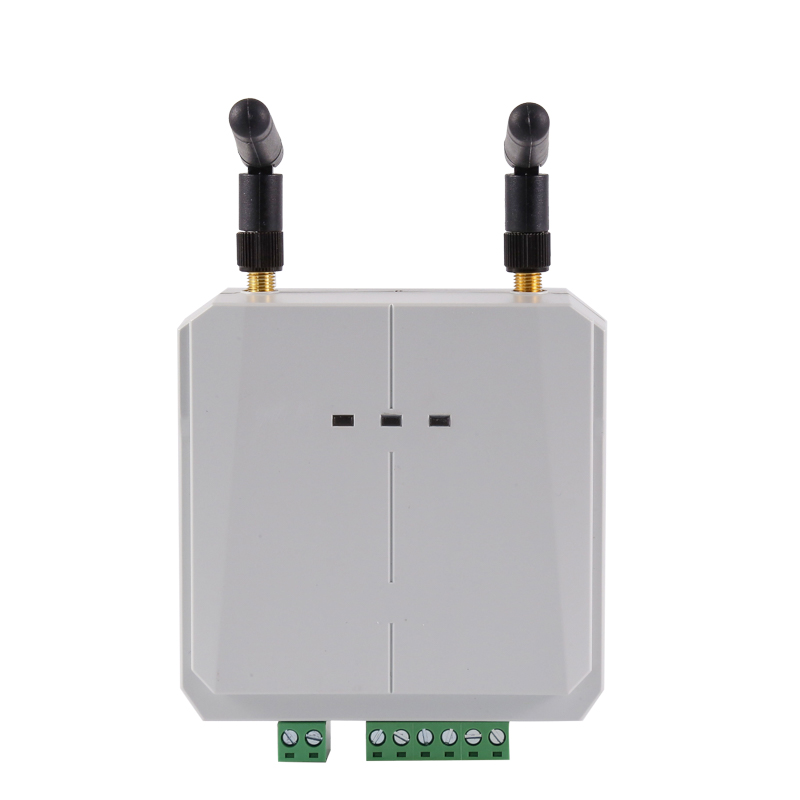

ATC600
傳感器信號接收器
  90*90*38mm(長*寬*高);AC/DC 85~265V 供電;一路上行RS485接口,可接收240個ATE100/ATE100M/ATE200/ATE400/ATE100P/ATE200P無線溫度傳感器溫度;Modbus協議。 35mm導軌安裝

3.測溫通訊終端(溫度顯示儀)選型

名稱 外形 參數說明 安裝方式
ARTM-Pn
無線測溫儀表顯示
  面框96*96*17mm,深度65mm,開孔92*92mm,AC85-265V或DC100-300V供電;一路上行RS485接口;可接收60個ATE100M/100/200/400/ATE100P/ATE200P無線溫度傳感器溫度(配套ATC450);Modbus協議。 面板開孔嵌入式安裝

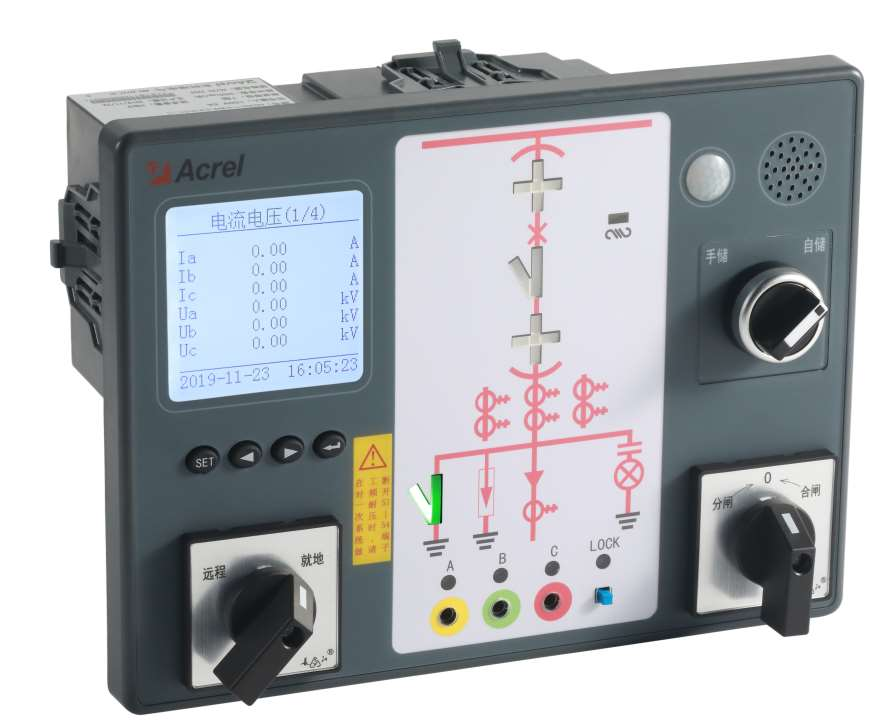

ASD300/320
開關柜操控裝置帶無線測溫
  面框237.5*177.5*15.3mm,深度67mm,開孔220*165mm;AC85-265V或DC100-300V供電;一路上行RS485接口;可接收12個ATE100M/100/200/400無線溫度傳感器溫度(配套ATC450);Modbus協議。 面板開孔嵌入式安裝

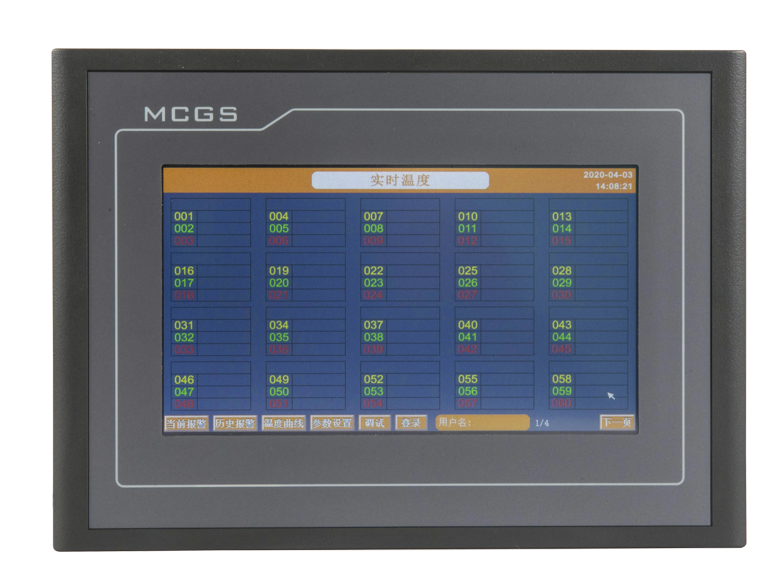

ATP007
無線測溫觸摸屏顯示
  面框226.5*163*6mm,深度70mm;開孔215*152mm;DC24V供電;一路上行RS485接口,一路下行RS485接口;可接收4個ATC450-C或者1個ATC600。 面板開孔嵌入式安裝
ARTM-8   面框96*96*12.5mm,深度70mm,開孔88*88mm;一路上行RS485接口,可接8路Pt100溫度傳感器;Modbus協議 面板開孔嵌入式安裝
Acrel-2000T/A無線測溫就地集中顯示   柜體尺寸480*420*200mm;DC220V供電;一路上行RS485接口,一路下行RS485接口,一路以太網口;可接收4個ATC450-C或者1個ATC600。 壁掛式安裝
Acrel-2000T/B無線測溫就地集中顯示   柜體尺寸為480*420*200mm;硬件:內存4G,硬盤128G,以太網口;顯示器:12寸,分辨率800*600;操作系統:Windows 7;數據庫系統:Microsoft SQL Server 2008 R2;I/O接口:GLAN×2、USB×4、COM×6;可選Web平臺/APP服務器 壁掛式安裝
