李茫茫

安科瑞電氣股份有限公司 上海嘉定201801

摘要：何為物聯網？物聯網是新一代信息技術的重要組成部分，其英文名簡稱為IoT。物聯網技術的誕生，不再將信息的交互局限在人與物或人與人之間，隨著技術的不斷發展，信息的交互延伸拓展到了物與物之間。網聯網技術一方面可以提高經濟效益，大大節約成本，另一方面也可以為全球經濟的復蘇提供技術動力，我國也正在高度關注、重視物聯網的研究，工業和信息化部匯通相關部門，在新一代信息技術方面正在開展研究，從1990年開始物聯網技術的初露端倪到2009年得到國家領導人的重視，“感知中國”的講話把我國物聯網領域的研究和應用開發推向了高潮，通過十幾年的發展，物聯網技術在我國作為一個新經濟增張點的戰略新興產業，具有良好的市場效益，從而推動我國經濟的發展。

關鍵詞：物聯網；物聯網；配電房



1傳統配電房存在的問題

        傳統配電房設備數量大，分布廣，設備優劣不齊，管理的難度大的問題隨之出現，在人力成本昂貴的時代，傳統的配電房巡檢模式難以滿足運營的要求，配電房的智能化改造成為了必然。雖然進十幾年來我國的配電自動化技術穩步發展，配電房建設也由原先的傳統方式向著智能化發展，但是同時，配電房自動化系統也存在著諸多問題：1.系統功能單一，目前的系統功能主要集中在遠程操作，故障告警，無法提供能耗分析，電子設備臺賬等功能。2.系統集成存在信息孤島，配電房系統信息互通存在很大的難度，針對大型企業則需要進行較大的施工改動，費時費力，同時集中式系統也存在著信息流擁擠，節點故障會影響整個網絡的正常工作等缺點。3.系統設計開放性差，功能擴展難，不同系統的對接難度較大。4.現有的計量自動化系統智能對主變的出線電流進行監控，沒有對低壓出現電流進行監控，因此無法有效地了解低壓負荷的分布情況。5.現有變配電人員對配變運行狀態分析方面存在諸多不足，不便于配電房的運行管理與維護。



2智能化配電房的優勢

        智能化配電房的建設將整合電力SCADA系統，環境監控系統，安防系統，門禁系統，線路監控系統，能耗管理系統，GIS系統等，更安全，更智能的電力供應提供保障，通過物聯網技術手段，將配電房的實時狀態進行監測，以達到更安全，更少人，更經濟運行的目的。同時結合GIS系統，利用電子地圖及衛星影像圖為背景，繪制配電房的分布圖，通過電力SCADA系統將實時運行數據與對應的電房和低壓線路相關聯，通過線條顏色的變化直觀地反應異常的運行數據。環境監控系統及安防系統的接入，保障了配電房?jī)?nèi)環境問題，監測設備的異常狀態，便于集中監控、集中管理、集中維護。線路監控系統通過簡易的貼片燈方式反饋線路當前的溫度，針對重要部位及電纜頭等位置監控，在發生故障問題之前

及時反饋，保障設備的安全運行。結合電力SCADA系統采集的數據進行數據分析，包括同比，環比分析，掌握用戶的用電變化趨勢，結合天氣等因素，準確預測下個月的用電情況，提出合理的需量申報建議，避免額外的用電支出。



3智能化配電房的組成結構

        配電房智能化監控系統的構成由站控控制層，通訊網絡層，現場控制層三層結構組成，站控控制層由現場監控系統，遠程集中值班系統和移動端系統共同組成，現場監控系統由本地值班人員監控，本地系統可以由一個工作人員同時監控三至五的配電房，主要負責監控系統，同時對系統告警進行處理，包括告警點故障查看，確認故障緊急程度，分批下發處理工單，遠程集中值班系統由值班中心專家及值班人員共同監控，對本地配電房出現的問題提供遠程技術支持及處理調度問題，移動端系統為值班人員進行巡檢，記錄故障提供一個便攜的記錄方式，同時為上層管理人員提供重要的事故告警。三方同時運行快速完成故障定位，減少停電時間，保障生產效益。網絡通訊層主要完成信息傳遞，協議轉換，數據管理等功能。監控系統之間的信息傳遞主要是通過通訊層的通訊總線傳輸?shù)礁鱾€(gè)通訊子站，各個通訊子站通過對本站的監控信號、運行參數等進行上傳至主站層進行分析處理，主站的遠程控制指令由通訊總線下行傳輸至各個配電房的遠端控制主機，進行相應的控制操作。網絡通訊層上行網絡主要是以太網和modbus等形式進行傳輸，下行網絡之間的傳輸則主要是現場總線常用的主要RS485、RS232等，總線的類型則是由項設備進行確定。在智能配電房中，考慮到對數據的安全行，傳輸?shù)姆€(wěn)定性，數據的可靠性等要求，物聯網的數據傳遞需要進行加密傳輸以保障安全性，同時在傳遞過程中加以冗余校驗，保障數據的準確性?，F(xiàn)場控制層實現現場數據采集，命令執行，電氣保護等，主要負責對配電房的視頻監控、安全防范、智能控制、環境監測、門禁系統、火災報警、保障系統。實現對配電房的智能控制和監測，以方便主站系統對配電房的所有設備的管理和信息的查看。



4智能化配電房在能源管理體系中應用

        配電房智能化建設符合用戶，企業的要求，總體上是提供技術和管理水平，提高供電的可靠性和改善供電質量，解決處理各類故障帶來的困難，減少停電時間，縮小停電范圍，提高供電質量，減少人力運維帶來的壓力。配電房智能化建設不僅包含了10KV及以上電壓等級，監控各類綜合保護及電能分析設備，同時也將400V低壓開關柜也納入監控范圍。通過移動網絡，LoRa，載波等通訊手段實現設備分布式管理，信息集中化處理，減少由于設備原因?qū)е碌南到y(tǒng)癱瘓。智能化配電房建設的另一個重要目標是能源管理，通過對用能數據的采集，分部門，分區域，分類別的電能計量及系統分析，通過同比，環比等大數據對比合理推斷用能分布趨勢，通過智能化系統，完成合理的策略控制，如定時，按季節，按需求進行控制，通過對用戶端所有能耗進行細分和統計，以直觀的數據和圖表向管理人員或決策層展示各類能源的使用消耗情況，便于找出高耗能點或不合理的耗能習慣，有效節約能源，為用戶進一步節能改造或設備升級提供準確的數據支撐。同時可以結合生產，為用戶的產出投入比提供直觀的對比，方便用戶及時調節生產。



5安科瑞Acrel-2000E/B配電室綜合監控系統介紹及選型

5.1產品簡介

        配電室綜合監控是整個電能管理系統中的一個重要環節。目前，配電室一般都采取無人值守，定時巡查制度，這樣既浪費人力物力也無法做到對配電室的環境和安全實時監控。而配電室的環境穩定可靠對變壓器等設備的正常運行至關重要。

        安科瑞電氣股份有限公司根據配電室實際情況，結合多年的變電站和配電室的運行管理經驗，自主研發了安科瑞配電室綜合監控系統，實現了智能開關柜運行監控、高壓開關柜帶電顯示、電流電壓等負載運行監控、母線測溫監測、電纜測溫監測、環境監測、有害氣體監測、安防監控、采暖通風、門禁、燈光、風機、除濕機、空調控制等功能。實現動力環境各數據的檢測與設備控制，實現動力環境優化，避免運行環境的失控導致配電設備運行故障，保證維護人員安全，延長設備使用壽命，減少配電室粗放式管理導致成本過高，同時實現配電動力環境的分布式遠程管理。

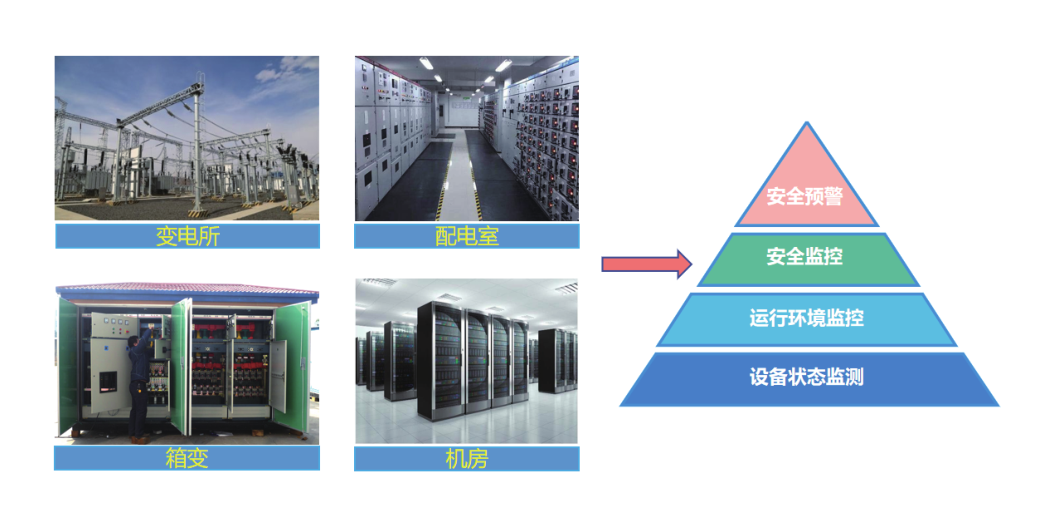

5.2應用場所

        變電所、配電室、機房、箱變。

5.3系統模塊

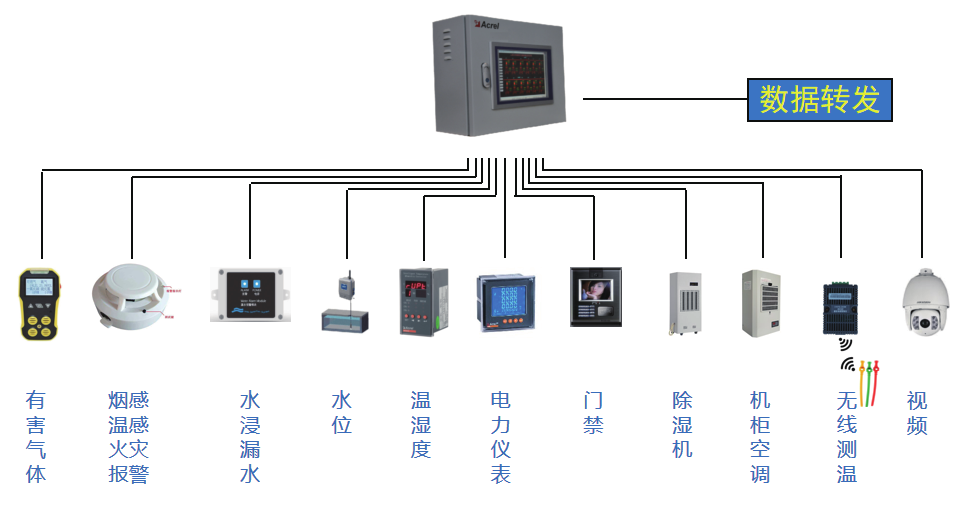

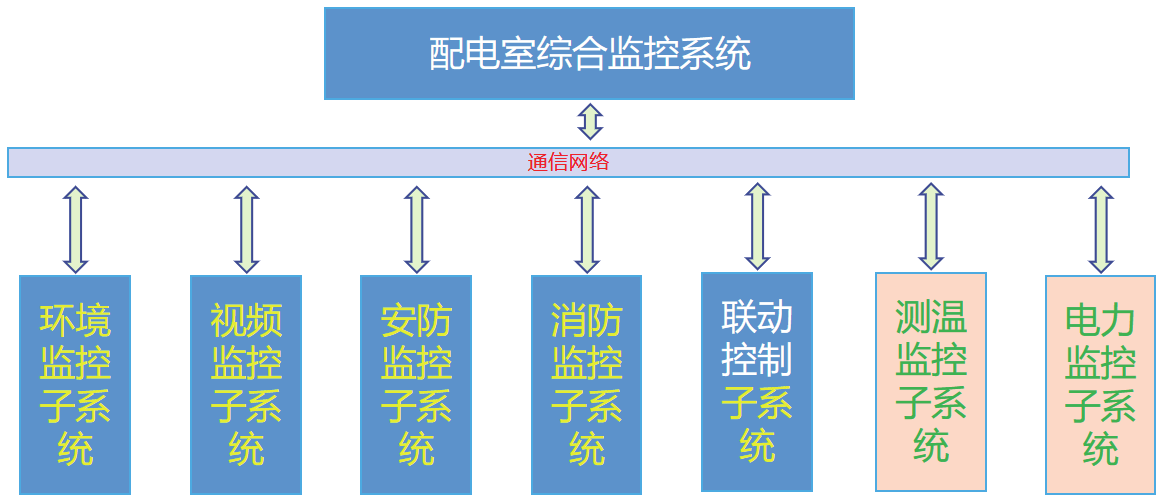

        配電室綜合監控系統以智能控制為核心，通過物聯網技術的集成應用，實現配電室內環境的全天狀態監視和智能控制。以網絡通信為核心，完成站端視頻、環境數據以及安全防范等數據的采集和監控。

        系統把環境、視頻、通風、照明、安全防范、消防、一次設備輔助監控等所有監控量在系統主界面上進行一體化顯示和控制，避免各系統孤立顯示和控制。系統監控可提供視頻監控和圖表監控兩種監控模式。

5.4系統功能

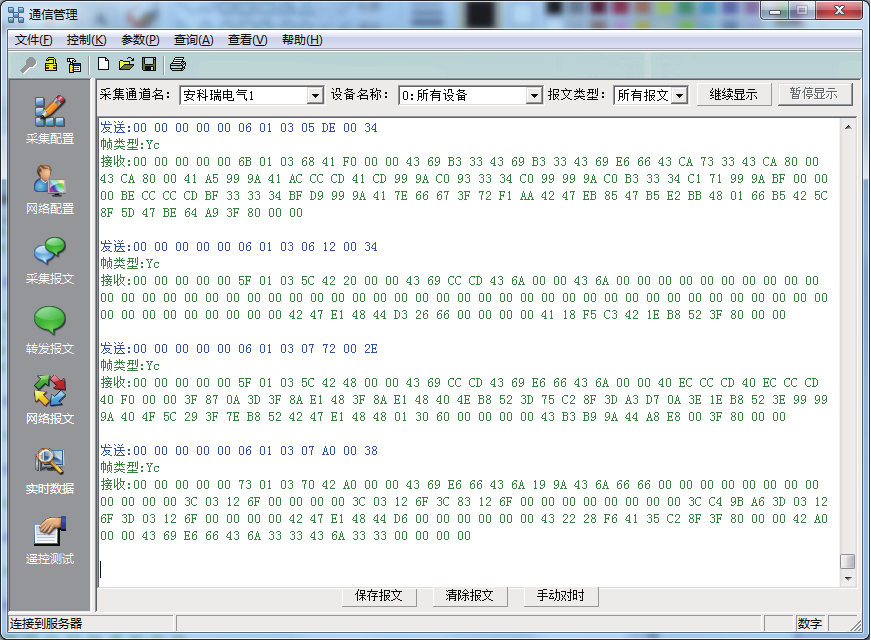

5.4.1通信管理

         安科瑞智能配電室綜合監控系統可以完成對整個配電室范圍內的通信設備進行管理、添加、刪除、控制和數據的實時監測。

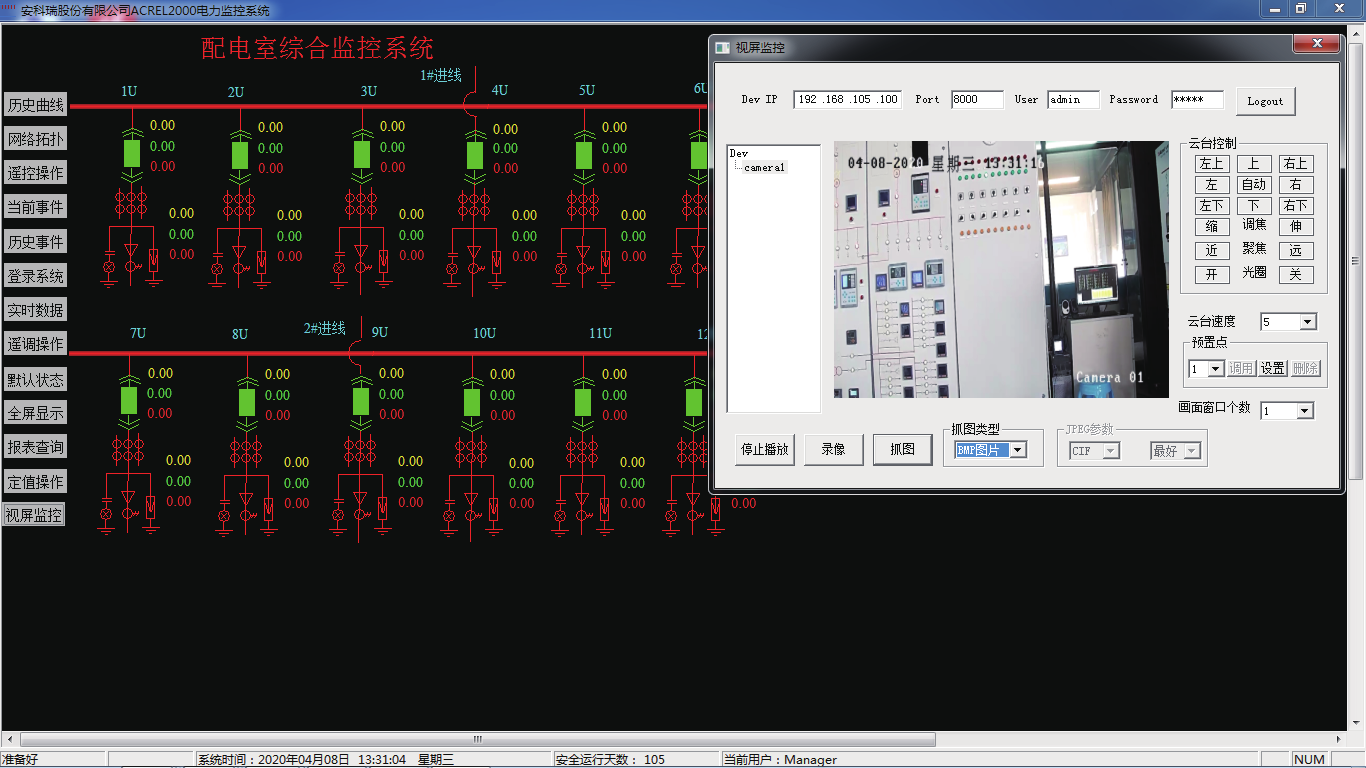

5.4.2實時監測

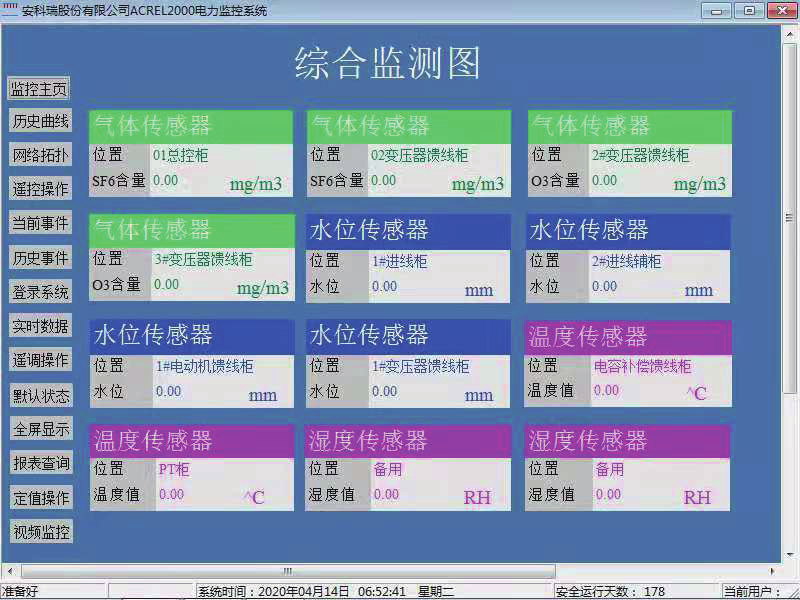

         安科瑞智能配電室綜合監控系統人機界面友好，能夠顯示配電室設備的運行狀態，實時監測配電室環境參數信息，如視頻、溫度、濕度、漏水/水浸、水位、有害氣體和電參量等。實時顯示有關故障、告警等信息。

5.4.3數據查詢

         在人機界面中，可以直接查看配電室個設備的運行數據。

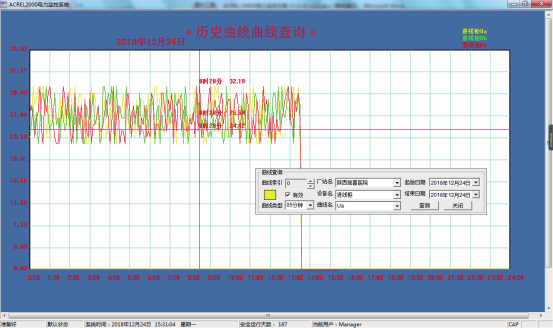

5.4.4曲線查詢

         在曲線查詢界面，可以直接查看遙測參量曲線，包括溫度、濕度、水位、有害氣體、電壓、電流等曲線。

5.4.5運行報表

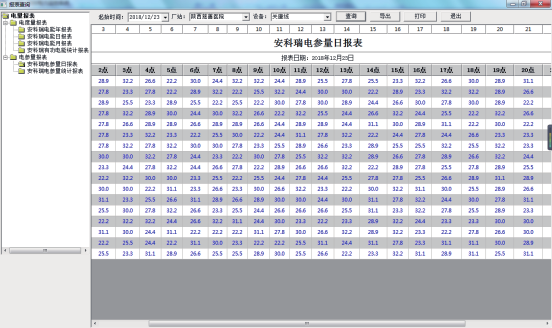

         查詢配電室內設備的運行數據報表，包括日?qǐng)?bào)表、月報表、年報表和查詢報表等。

5.4.6實時告警

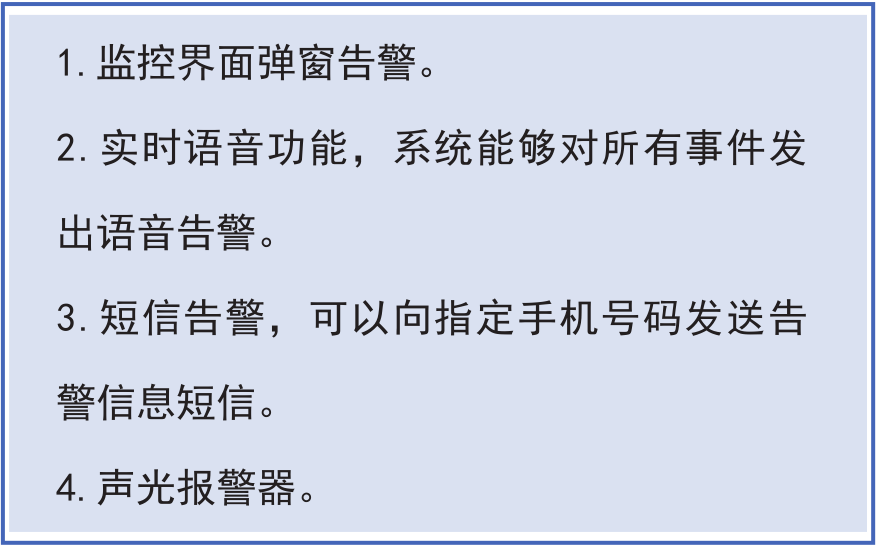

         安科瑞智能配電室綜合監控系統具有實時告警功能，系統能夠?qū)ε潆娛覝囟取穸?、有害氣體、設備故障或通信故障等事件發出告警。告警方式如右圖所示：

5.4.7歷史事件查詢

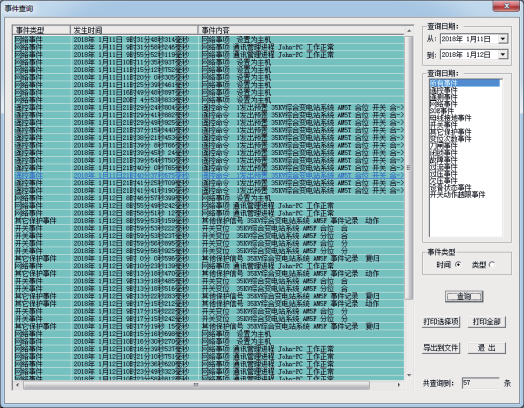

         安科瑞智能配電室綜合監控系統能夠?qū)Ξa(chǎn)生的所有事件記錄進行存儲和管理，方便用戶對系統事件和進行歷史追溯、查詢統計、事故分析。

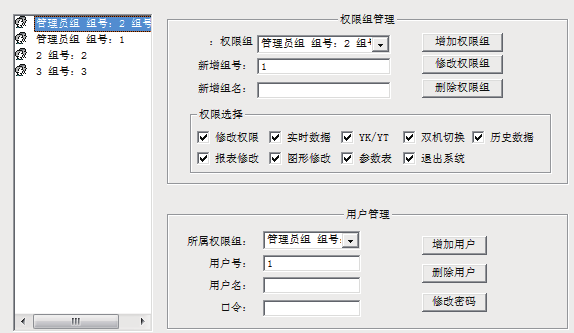

5.4.8用戶權限管理

         為保障系統安全穩定運行，設置了用戶權限管理功能。通過用戶權限管理能夠防止未經授權的操作（如遙控的操作，數據庫修改等）?？梢远x不同級別用戶的登錄名、密碼及操作權限，為系統運行、維護、管理提供可靠的安全保障。

5.4.9網絡拓?fù)鋱D

         安科瑞智能配電室綜合監控系統支持實時監視接入系統的各設備的通信狀態，能夠完整的顯示整個系統網絡結構。可在線診斷設備通信狀態，發生網絡異常時能自動在界面上顯示故障設備或元件及其故障部位。

5.4.10遙控操作

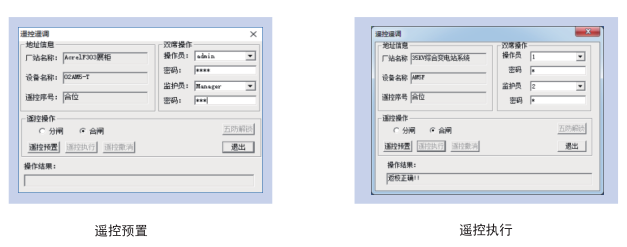

         安科瑞智能配電室綜合監控系統可以對整個配電系統范圍內的設備進行遠程遙控操作。

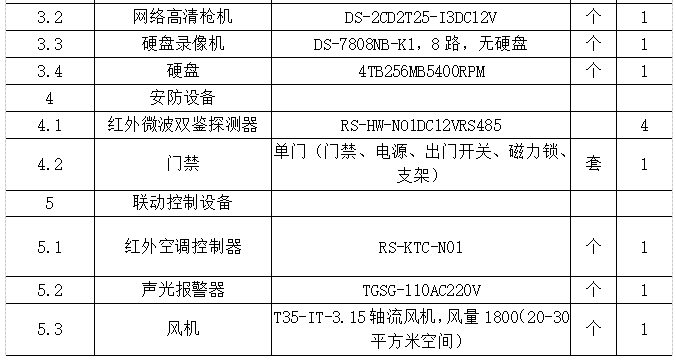

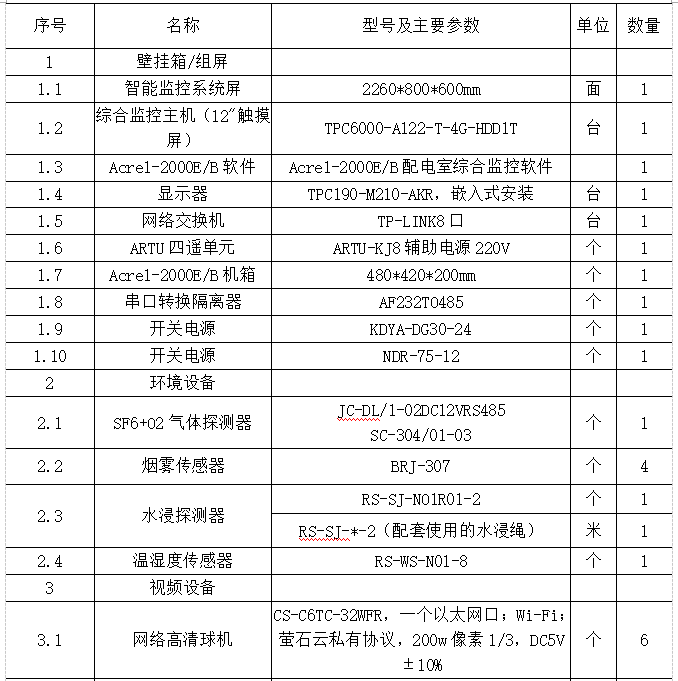

5.5Acrel-2000E/B配電室綜合監控選型配置表





6總結

        隨著計算機軟件的和硬件的不斷發展，使得通訊技術在智能化配電房中的建設發揮越來越大的作用，在不久的將來，會出現一個運維中心監控監控一片區域的全部配電房的所有數據，由一個中心輻射全區域的運維服務，提供快速搶險等功能，配電房將出現無人或少人值班的情況，減少人力運維的帶來的弊端。



參考文獻：

[1]馬士華，林勇，陳志祥.供應鏈管理[M].北京：機械工業出版社，2000.

[2]徐小飛，鄔建國.物聯網技術在智能化配電房建設過程中應用.

[3]安科瑞Acrel-2000EB配電室綜合監控系統.2020.04月版.

[4]安科瑞企業微電網設計與應用手冊.2020.06月版.
